风力发电机偏航制动器摩擦片-耐高温高耐磨

广东新志密封技术有限公司开发生产的气动盘式制动器盘式制动器刹车片风电制动器摩擦片。

摩擦片

耐磨片

制动摩擦组件

复合绝缘密封材料

Features and Functions

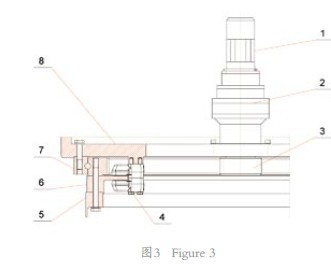

图中 1 、偏航电动机， 2、偏航减速器， 3、偏航小齿轮， 4、液压制动器， 5、塔架， 6、偏航摩擦盘， 7、大齿圈， 8、机舱底盘。

带有偏航制动器的固定式偏航系统（液压式）

偏航制动器需要提供液压源和控制装置。在制动状态，工作油压较高可使机舱固定不动，当偏航对风时，制动器由制动状态转变为具有20-30bar背压的阻尼状态，所以运动是平稳的。当在规定的气候条件下，要求电缆解缆时，制动器改变为松闸状态，此时机舱整圈反转并解缆。

偏航减速器一般为立式行星减速器或行星/蜗杆减速器，其端部的小齿轮与偏航大齿圈啮合，通过电机驱动，实现偏航对风或解缆。要使对风保持稳定，避免振动，必须有足够的摩擦阻尼力矩，偏航对风时必须克服此摩擦力矩，也就是说，在极限偏航载荷下，有可能机舱滑动。

摩擦片安装

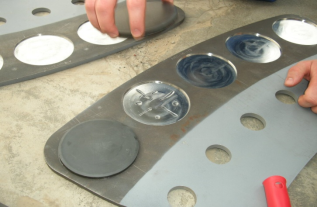

安装步骤一在摩擦片安装槽内将胶水涂成“米”字形

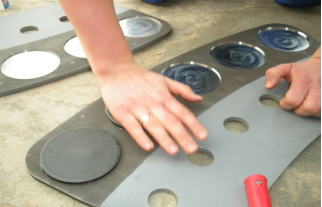

安装步骤二将直径为100mm的滑动衬垫装入安装槽，用力压紧，并左右旋转，以保证胶水在滑垫和保持装置之间均匀分布。

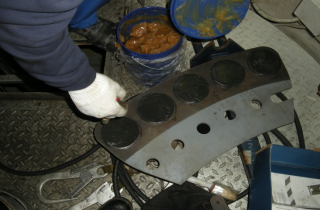

安装步骤三在滑动摩擦片上涂抹润滑脂Fuchs STABYL EOS E2
